अरे, इस लेख में हम एक विद्युत विस्तार बोर्ड और उसके तारों के कनेक्शन आरेख को देखने जा रहे हैं। एक एक्सटेंशन बोर्ड एक प्रकार का विद्युत विद्युत वितरण बोर्ड होता है जिसे कुछ पावर सॉकेट, स्विच और कुछ अन्य अतिरिक्त उपकरणों के साथ बनाया जाता है। अगर आप इलेक्ट्रिकल प्रोफेशनल हैं तो आप आसानी से अपने घर पर एक्सटेंशन बोर्ड बना सकते हैं। जब हमारे सामान्य स्विचबोर्ड में एक सीमित पावर सॉकेट होता है तो एक्सटेंशन बोर्ड बिजली के कई उपकरण प्रदान करने के लिए बहुत उपयोगी होते हैं।
उदाहरण के लिए, आपके स्विचबोर्ड में केवल एक पावर सॉकेट है। लेकिन आपके पास एक टेबल फैन, टीवी और म्यूजिक प्लेयर है। उन्हें कैसे जोड़ा जाए। ऐसे एक्सटेंशन का उपयोग करें जिसमें कम से कम तीन पावर सॉकेट हों ताकि आप एक ही समय में उपयोग के लिए उन सभी तीन उपकरणों को कनेक्ट कर सकें। एक्सटेंशन बोर्ड न केवल इनडोर उपयोग के लिए उपयोग किए जाते हैं बल्कि बाहरी काम के लिए भी उपयोग किए जाते हैं।
एक्सटेंशन बोर्ड कनेक्शन आरेख

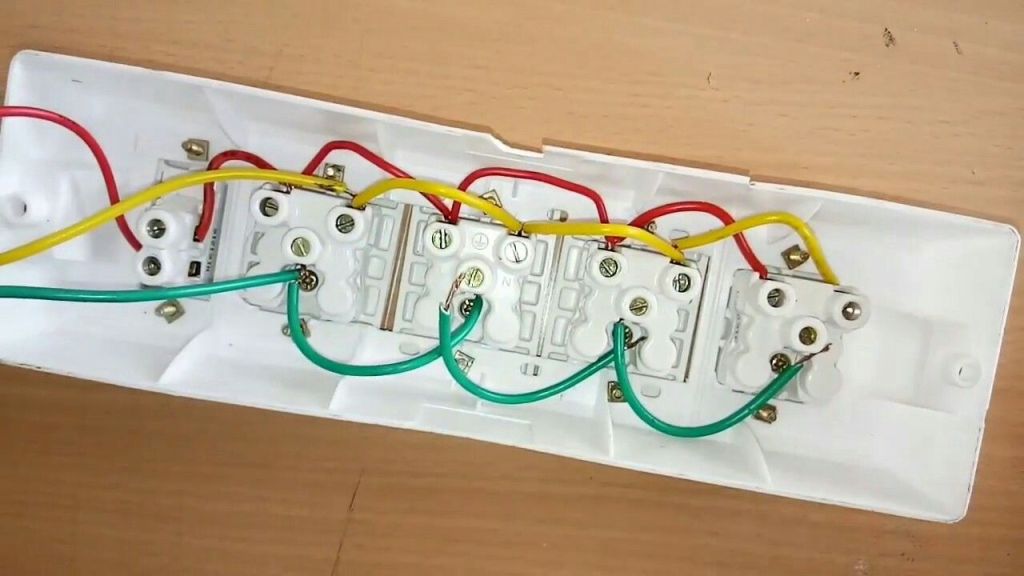

यहां, आप एक्सटेंशन बोर्ड का कनेक्शन डायग्राम देख सकते हैं।
बेशक, जब आप एक एक्सटेंशन बोर्ड बनाते हैं, तो आपका लक्ष्य अलग हो सकता है। हो सकता है कि आप नीचे दिए गए आंकड़े में दिखाए गए विस्तार बोर्ड को नहीं बनाना चाहें। इसलिए, हमने उपरोक्त विस्तार बोर्ड को इस तरह से डिज़ाइन किया है कि इसमें सभी प्रकार के घटक और कनेक्शन प्रक्रियाएँ हैं जो आपकी आवश्यकता के अनुसार किसी भी प्रकार के बोर्ड बनाने में आपकी सहायता करेंगी। उदाहरण के लिए, यहां हमने दोनों प्रकार के पावर सॉकेट 2 पिन और 3 पिन दिखाए हैं। इसलिए यदि आप उनमें से किसी एक प्रकार का उपयोग कर रहे हैं, तो उन विशेष प्रकारों की कनेक्शन प्रक्रिया का पालन करें।
इसके अलावा, आप देख सकते हैं कि हमने एक स्विच के साथ एक पावर सॉकेट और एक स्विच के साथ कई पावर सॉकेट का कनेक्शन दिखाया है। इसलिए यदि आप एक ही स्विच के साथ एक ही पावर सॉकेट का उपयोग करते हैं तो विशेष कनेक्शन प्रक्रिया का पालन करें। लेकिन अगर आप समानांतर में कई पावर सॉकेट कनेक्ट करना चाहते हैं और एक ही स्विच का उपयोग करके उन्हें नियंत्रित करना चाहते हैं, तो भी आप उपरोक्त आरेख का अनुसरण कर सकते हैं।
ये भी पढे़ 👉
ट्रांसमिशन लाइन के केवी को कैसे जानें? आसान तरीका
विद्युत शक्ति हानि क्या है? इसके कारण, उदाहरण, कमी
एसी और डीसी में से कौन ज्यादा खतरनाक है
आवश्यक घटक
पावर सॉकेट – एक्सटेंशन बोर्ड बनाने के लिए दो प्रकार के पावर सॉकेट का उपयोग किया जाता है – 2-पिन (इनपुट), 3 पिन (इनपुट)। तीन-पिन सॉकेट के लिए सभी चरण, तटस्थ और ग्राउंडिंग कनेक्शन की आवश्यकता होती है जबकि दो-पिन सॉकेट के लिए केवल चरण और तटस्थ कनेक्शन की आवश्यकता होती है। आमतौर पर, 6A पावर सॉकेट का उपयोग एक्सटेंशन बोर्ड के लिए किया जाता है, लेकिन यदि आपको आवश्यकता हो तो आप 16A पावर सॉकेट का भी उपयोग कर सकते हैं। लेकिन इस मामले में, फ़्यूज़ की रेटिंग और केबल के आकार को बदला जाना चाहिए।

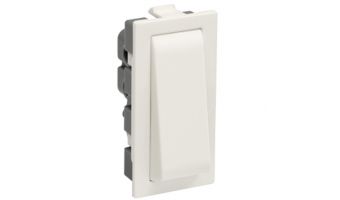

स्विच – विस्तार बोर्ड बनाने के लिए पियानो-टाइप वन-वे एसपीएसटी स्विच का उपयोग किया जाता है। 6A पावर सॉकेट के लिए 6A स्विच का उपयोग करें और 16A पावर सॉकेट के लिए 16A स्विच का उपयोग करें।
इंडिकेटर – बोर्ड में बिजली की आपूर्ति है या नहीं, यह इंगित करने के लिए एक लाल रंग के इंडिकेशन लैंप का भी उपयोग किया जा सकता है।
फ़्यूज़ – पावर सॉकेट और स्विच एक एक्सटेंशन बोर्ड के मुख्य घटक होते हैं लेकिन सुरक्षा उद्देश्यों के लिए, आप फ़्यूज़ का भी उपयोग कर सकते हैं। आपके आउटपुट की आवश्यकता के अनुसार 6A या 16A फ्यूज का उपयोग करें।
कनेक्शन और तारों की प्रक्रिया
- चरण तार को इनपुट केबल से सीधे फ़्यूज़ से कनेक्ट करें। इसका मतलब है कि फ़्यूज़ को इनपुट चरण टर्मिनल और स्विच के साथ श्रृंखला में जोड़ा जाना चाहिए।
- जम्पर तारों का उपयोग करके फ्यूज के आउटपुट को सभी स्विच से कनेक्ट करें।
- यदि आप फ़्यूज़ का उपयोग नहीं करते हैं तो आप इनपुट चरण तार को सीधे स्विच से जोड़ सकते हैं।
- यदि आप इंडिकेटर का उपयोग करते हैं तो फ़्यूज़ के आउटपुट के लिए इंडिकेटर के चरण टर्मिनल (कोई एक टर्मिनल यदि कोई मार्किंग नहीं है) को कनेक्ट करें।
- इनपुट केबल से न्यूट्रल वायर को इंडिकेटर और पावर सॉकेट के सभी न्यूट्रल टर्मिनल से कनेक्ट करें।
- आम तौर पर, तटस्थ टर्मिनल को पावर सॉकेट में ‘एन’ के रूप में चिह्नित किया जाता है। यदि कोई पहचान नहीं है, तो न्यूट्रल वायर को 2-पिन सॉकेट के डाउनसाइड टर्मिनल से कनेक्ट करें और 3-पिन सॉकेट के डाउन-राइट साइड टर्मिनल को कनेक्ट करें (जब आप पीछे की ओर से देखेंगे तो न्यूट्रल टर्मिनल दाईं ओर होगा साइड लेकिन जब आप सामने की तरफ से देखेंगे तो न्यूट्रल टर्मिनल लेफ्ट साइड में होगा)।
- पावर सॉकेट के फेज या लाइव टर्मिनल को उनके संबंधित स्विच से कनेक्ट करें। जब आप एक ही स्विच से कई सॉकेट कनेक्ट करते हैं तो उन सभी सॉकेट के फेज टर्मिनल को एक साथ और अंत में स्विच से कनेक्ट करना होता है।
- ग्राउंडिंग तार को इनपुट केबल से उन सभी पावर सॉकेट से कनेक्ट करें जिनमें ग्राउंडिंग टर्मिनल है।
वेबसाइट पर आने के लिए धन्यवाद। अधिक अपडेट के लिए विजिट करते रहें।
याद रखें कि इलेक्ट्रिकल बहुत खतरनाक है। और इस ब्लॉग में दी गई सभी जानकारी केवल सामान्य ज्ञान के लिए है। इसलिए बिजली से संबंधित किसी भी कार्य को करने या करने से पहले कृपया सत्यापित करें और प्राधिकरण प्राप्त करें।
